Выносная антенна БПЛА ОберегMIMO
Назначение «ОберегMIMO»
Данное устройство предназначено для усиления сигнала пульта БПЛА DJI Mavic (далее - Коптер) или дронов других производителей. Работает с коптерами в гражданских диапазонах частот 2.4 и 5.8 ГГц. С направленной выносной антенной и данным устройством растёт дальность связи и устойчивость к средствам РЭБ, которая достигается за счёт повышения уровня сигнала на входе приёмника коптера. Два диапазона позволяют сохранить управление при подавлении одного из них.
Отличительной особенностью версии MIMO является два канала усилителей, антенна с двумя поляризациями, питание антенны с места оператора по коаксиальному кабелю (посредством инжекторов питания).
Дополнительно может комплектоваться 2-х канальным промежуточным усилителем с кабелями по 20 метров. Общая длинна выноса 42 метра.
Область применения
Основная задача устройства - защитить оператора БПЛА от поражения осколками. Достигается выносом антенны пульта до 22 метров (42 м с промежуточным усилителем). Оператор работает из укрытия (подвал, блиндаж, окоп).
Антенну можно использовать для работы с FPV приемником (FPV монитор, аналоговые и цифровые очки), анализатором спектра, на диапазонах 2.4G и 5.8G.
Тактико-технические характеристики
Дальность действия:
- Диапазон: 2.4 ГГц/5.2-5.8 ГГц – 6-10 км (зависит от рельефа местности, высоты установки антенны и высоты полета коптера). В условиях РЭБ противника дальность может сокращаться.
- Время автономной работы: не менее 20 часов
- Аккумуляторная батарея 5А/ч, 12В (Li-ion 3S1P) в комплекте. Допускается использовать другой аккумулятор, напряжением 12-24В (3S-6S), например автомобильный.
Характеристики антенны:
- Линейная поляризация: горизонтальная и вертикальная (H и V)
- Угол основного лепестка антенн: 69-75 град по горизонтали, 15-16,5 по вертикали.
- Усиление антенны по диапазонам: 2.4G-11 dBi, 5.8G-14 dBi
- Габаритные размеры: 245х245х80 мм.
- Вес: не более 2 кг
Диапазон рабочих частот и мощность:
- 2400 – 2500 МГц, 2 Ватт,
- 5150 – 5850 МГц, 3 Ватт
Пульт требует доработки - замена штатной антенны на SMA разъем «мама».
Для пульта UCO (Autel EVO2 V3) кабель подключить к правому разъему пульта.
К пульту DJI Matrice необходим переходник MCX to SMA «мама».
Для эффективной работы с антенной необходимо вывести пигтейлы портов RX/TX пульта управления.
На радиомодуле два средних разьёма IPEX1
Устройство и принцип действия
Устройство состоит из антенны, на которой закреплен пластиковый корпус, аккумуляторной батареи 5А/ч - 2шт, кабельной сборки 22м - 2шт., и зарядного устройства. В пластиковом корпусе находится две платы двухдиапазонного бустера 2.4/5.2-5.8 ГГц, DC-DC стабилизатор и инжектор питания.
Аккумуляторная батарея состоит из: трех Li-Ion 21700, 5А/ч, 12В.
Кабельная сборка состоит из 20 метров 5D-FB и 2 метра RG-58U c SMA разъемами типа «папа». Между синим и черным кабелем расположен корпус с инжектором питания, вольтметром, выключателем антенны, разъемом DC для подключения зарядного устройства, и разъемом ХТ60 для подключения АКБ
Допустимо использовать АКБ напряжением 12-24В (4S-6S)
Порядок использования
Перед началом работы необходимо:
1. Установить антенну вертикально на мачте (треноге).
2. Обеспечить прямую видимость антенны в направлении полета
В окно здания, на опушке посадки (или чуть выше кроны деревьев). Допускается использовать пластиковый пакет для защиты антенны от дождя и маскировки. В случае обледенения пакет необходимо сменить.
3. Расположить антенну в сторону центра ожидаемого сектора полёта (сектор по горизонтали 70° сектор по вертикали 20°)
4. Размотать два кабеля. По кабелю с красной меткой питание поступает через инжекторы в антенну. Разьем SMA на антенне правый, служит для подачи питания. Обозначен на корпусе как DC. Снизу этот кабель заходит в корпус с инжектором, вольтметром и выключателем. Второй кабель подключается непосредственно в пульт.
Не допускать перекрутов кабеля и изгибов под малым радиусом
5. Осмотреть SMA-разъемы

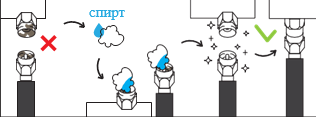

При обнаружении грязи или влаги очистить с помощью кисточки/ватки и спирта (изопропилового, этилового).
6. Подключить кабель RG-58U, к SMA разъему пульта RX/TX (левая антенна пульта (DJI RC, DJI RC PRO, DJI RC PLUS).
Пульт требует доработки,- замена двух штатных антенн на SMA разъем «мама» (пигтейл).
Кабели 5D-FB подключаем к антенне. Закрепляем кабели фиксатором (если кабели не подключен к антенне производителем). Кабель с красной меткой на правый SMA разьем с обозначением DC.
7. Подключить АКБ разъемом ХТ60 к нижнему корпусу. Перевести выключатель в положение «1». Показания вольтметра должны находиться в пределах 10-24В. На антенне загорится светодиод индикации питания.
При необходимости зарядить АКБ зарядным устройством, напряжением 12.6В (поставляется в комплекте)
8. Для работы с FPV приемником, очками, анализатором спектра
Подключить кабели RG58 вместо пульта к соответствующему устройству. Оба кабеля необходимы для приемников с диверсити или цифровых очков. Позволяет наблюдать видео для контроля атаки камикадзе, управления своим FPV дроном, или наблюдения за спектром сигналов БПЛА из укрытия.
9. Использование двух устройств одновременно.
Для улучшения покрытия и качества связи можно подключать два устройства «Оберег-MIMO» одновременно к пульту. Для этого из пульта (DJI RC, DJI RC PRO, DJI RC PLUS) необходимо вывести четыре разьема. Желательно соблюдать поляризацию, в соответствии с антеннами пульта (две горизонтальные и две вертикальные).
10. Версия «Oберег-MIMO-P» с промежуточным усилителем, позволяет работать с кабелем длинной 42м. Необходимо кабели с красной меткой подключать к разъемам с обозначением DC.
Внимание!
Все соединения производить с отключенной аккумуляторной батареей и зарядкой. В противном случае выйдут из строя инжекторы питания.
инструкция
